스프링 MVC 요청 / 응답 흐름과 매핑 로직

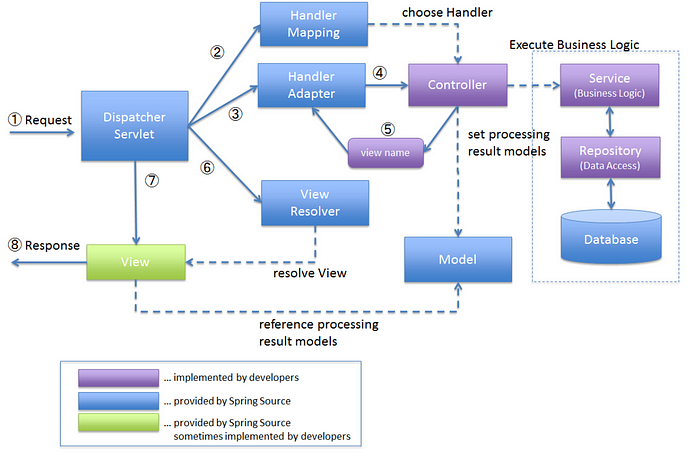

스프링 MVC 구조



초기 요청 흐름

클라이언트로부터 http 요청이 들어오면, 웹 애플리케이션 서버는 이를 DispatcherSevlet으로 전달한다.

• 서블릿이 호출되면 DispatcherServlet의 부모 클래스 FrameWorkServlet에서
  HttpServlet의 service()을 오버라이드한 메소드가 실행된다.
• FrameWorkServlet.service() 호출을 시작으로, 여러 메소드들이 실행되면서 제일 중요한 DispatcherServlet.doDispatch()가 실행된다.



DispatcherServlet.doDispatch() 코드 요약

1. getHandler() 호출로 요청에 맞는 핸들러 얻어옴
2. getHandlerAdapter()로 요청에 맞는 핸들러 어댑터 얻어옴
3. 핸들러 어댑터.handle() 실행
4. @RequestMapping("요청url") 어노테이션이 붙어있는 핸들러(컨트롤러) 실행
5. 핸들러 어댑터에서 디스패처 서블릿으로 ModelAndView 객체 반환
6. resolveViewName() 을 통해 viewResolvers를 순회하며 view를 생성할 수 있는 적합한 뷰 리졸버를 찾고, 생성한 뷰를 반환함



전체 흐름 요약

1. 요청 수신 - 클라이언트의 http 요청을 WAS가 수신하고, 이를 DispatcherServlet으로 전달

2. 핸들러 매핑 - 요청을 처리할 적절한 핸들러를 찾음

3. 핸들러 어댑터 매핑 - 찾은 핸들러를 실행할 수 있는 핸들러 어댑터를 찾음

4. 핸들러 실행  - 핸들러 어댑터를 이용해 핸들러 실행

5. 뷰 리졸버 - 핸들러가 반환한 뷰 이름을 바탕으로, 뷰를 생성할 수 있는 뷰 리졸버 찾음

6. 뷰 리졸버가 반환한 뷰 객체를 사용하여 DispatcherServlet이 모델 데이터를 포함한 응답 컨텐츠 생성 후 전송





스프링은

핸들러 매핑, 핸들러 어댑터, 뷰 리졸버, 뷰
모두 인터페이스로 만들어 두었다.

다음 설명할 RequestMappingHandlerMapping이나 RequestMappingHandlerAdapter 등은 모두
인터페이스를 구현한 클래스들인 것이다.



핸들러 매핑 & 핸들러 어댑터 로직

다음은 스프링 부트가 자동 등록하는 핸들러 매핑과 핸들러 어댑터이다.

0부터 우선순위가 제일 높다. 이는 찾을 때 0순위 먼저 체크해본다는 뜻이다.



HandlerMapping

0 = RequestMappingHandlerMapping

설명: 요청에 맞는 url을 가진 (ex. @RequestMapping("url")) 애노테이션.이 붙은 핸들러를 찾는다



1 = BeanNameUrlHandlerMapping

설명: 스프링 빈의 이름으로 핸들러를 찾는다.

...



HandlerAdapter

0 = RequestMappingHandlerAdapter

설명: 애노테이션 기반의 컨트롤러를 처리하는 데 필요한 핸들러어댑터



1 = HttpRequestHandlerAdapter

설명: HttpRequestHandler를 처리하는 데 필요한 어댑터

...



HandlerMappings를 순회하며 핸들러 조회

HandlerMapping 리스트를 순회하면서 핸들러 request에 맞는 핸들러를 찾고,

null이 아니면(찾았으면) 그 핸들러를 반환한다.

// doDispatch() 내부에서 호출하는 getHandler() 코드 발췌
// 이 코드 위에 private List<HandlerMapping> handlerMappings; 선언되어있음

Iterator var2 = this.handlerMappings.iterator();

            while(var2.hasNext()) {
                HandlerMapping mapping = (HandlerMapping)var2.next();  // 이때 0순위부터 mapping에 대입됨
                HandlerExecutionChain handler = mapping.getHandler(request);
                if (handler != null) {
                    return handler;
                }

            }





HandlerAdapters를 순회하며 핸들러 어댑터 조회

HandlerAdapter 리스트를 순회하면서 support(handler)가 true인 어댑터를 찾고 반환

//getHandlerAdapter() 발췌
Iterator var2 = this.handlerAdapters.iterator();

            while(var2.hasNext()) {
                HandlerAdapter adapter = (HandlerAdapter)var2.next();  // 이때 0순위부터 대입됨
                if (adapter.supports(handler)) {
                    return adapter;
                }
            }



❗ ! 다시한번 상기 HandlerMapping과 HandlerAdapter는 인터페이스이다.
RequestMappingHandlerMapping, BeanNameUrlHandlerMapping 등은
HandlerMapping을 구현한 클래스인 것이다.

가장 우선순위가 높은 핸들러 맵핑과 핸들러 어댑터는
RequestMappingHandlerMapping, RequestMappingHandlerAdapter 이다.
